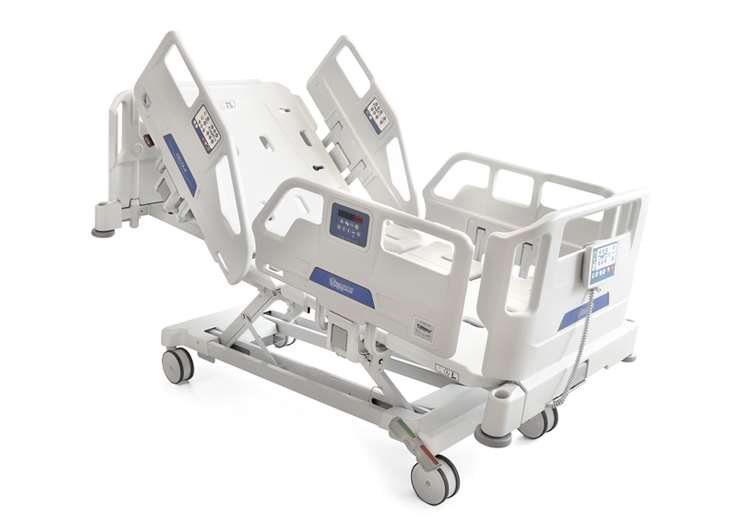

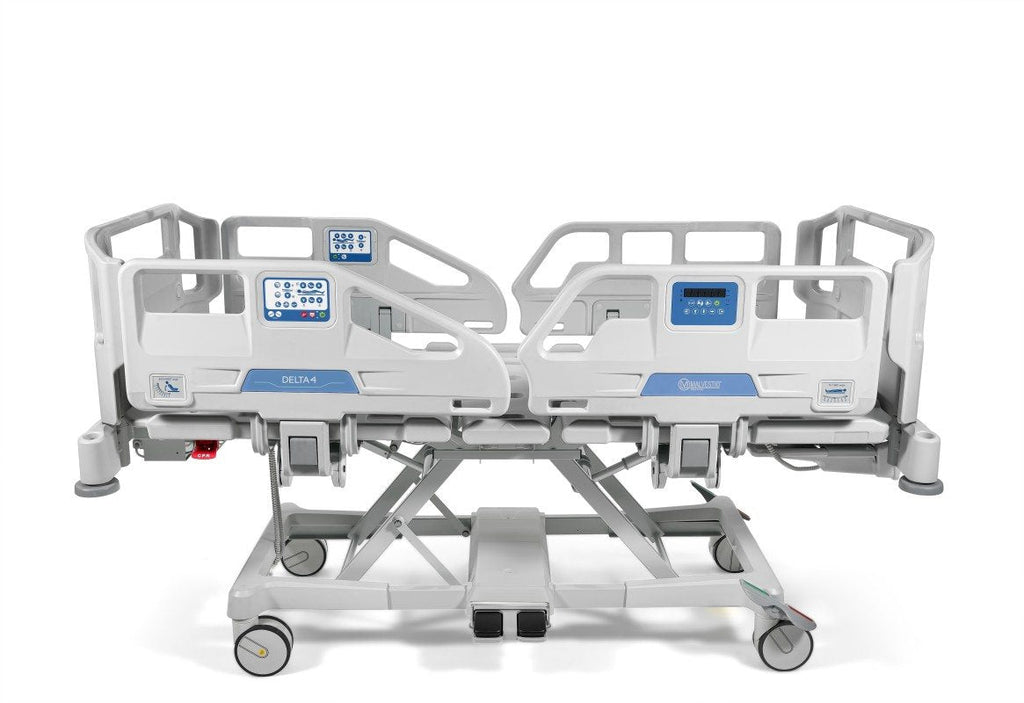

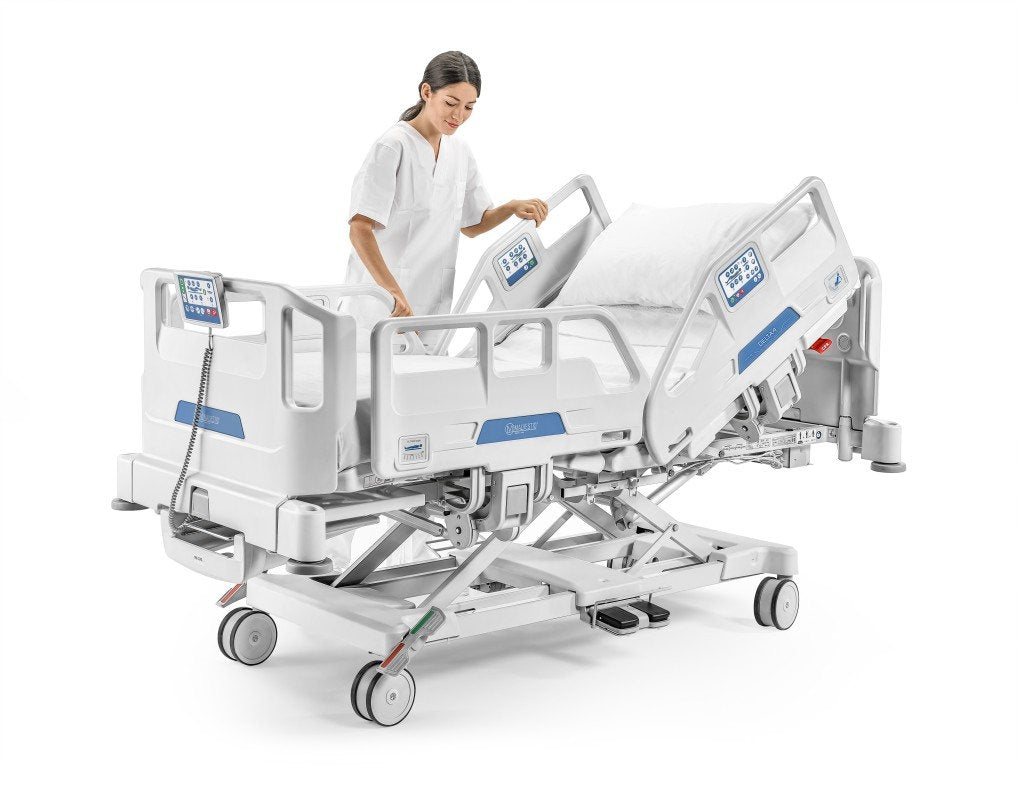

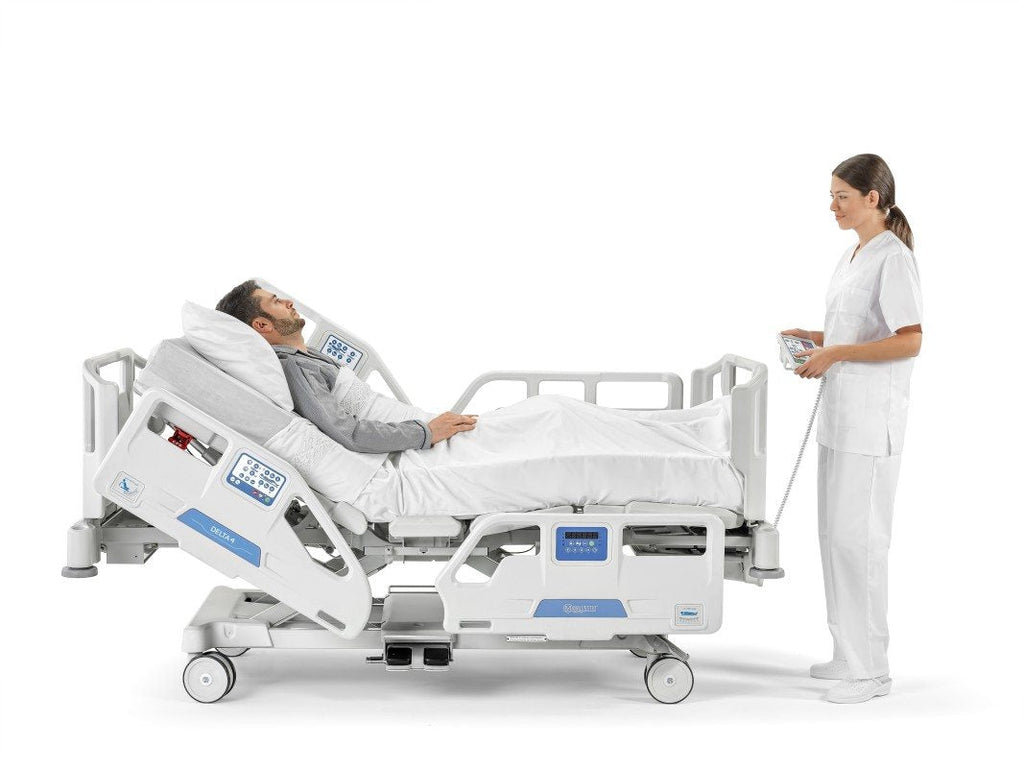

Cama eléctrica Delta 4 con bandeja portaplaca radiográfica

Cama eléctrica de la gama Delta 4 con cuatro secciones, tres de ellas articuladas y una fija en el centro. La plataforma de colchón es de polipropileno (PP), fácil de quitar y limpiar, con colchón integrado. El respaldo y el reposapiernas se mueven mediante actuadores eléctricos y están conectados entre sí mediante un tramo central.

Durante el ajuste, el respaldo con autoregresión se desplaza automáticamente hacia atrás, aumentando el espacio en la zona pélvica y creando un espacio extra de 13 cm. Esto reduce la presión sobre la pelvis y las áreas sacras (y con ello el riesgo de úlceras por presión), mejora la respiración y evita el reposicionamiento continuo del paciente en la cama.

El respaldo está diseñado para alojar una bandeja deslizante para la placa radiográfica, ajustable a diferentes posiciones. La placa también se puede extraer con el respaldo en posición horizontal, evitando mover al paciente, por ejemplo durante el seguimiento de la posición del catéter venoso central (CVC).

Seguridad y funcionamiento

• Reposapiés ajustable manualmente mediante cremallera, con control de seguridad mecánico para evitar ángulos incorrectos o contrarrotaciones de la rodilla.
• Alargador de cama extraíble integrado de serie en el pie, ajustable manualmente en dos posiciones para una longitud adicional total de 300 mm.
• Palanca de liberación rápida CPR a ambos lados para bajar el respaldo manualmente en emergencias, accesible en cualquier posición de la cama, incluso a altura mínima y con las barandillas subidas o bajadas.
• Barandillas abatibles de 4 secciones en polipropileno alojadas en el marco intermedio, con altura de contención de 41 cm sobre el colchón y superficie de contención lateral total, conforme a la norma CEI EN 60601-2-52.
• Indicadores de ángulo del respaldo (0° a +80°) con parada automática programable a 30° y led de iluminación.
• Ajustes de Trendelenburg y Trendelenburg inverso (-15° a +15°) disponibles a ambos lados.
• Las secciones laterales de la cabeza permiten usar la palanca de RCP estén subidas o bajadas.
• Mecanismo que atenúa el movimiento de bajada de cada sección, disminuyendo el riesgo de lesiones para el operador.
• Insertos plásticos por sección, disponibles en diferentes colores según carta de colores.
• Piezas metálicas pintadas con epoxi en polvo con aditivo antibacteriano BioCote a base de iones de plata, que inhibe el crecimiento de un amplio espectro de bacterias y hongos y reduce el riesgo de contaminación por contacto superficial.
• Barra portaaccesorios metálica a ambos lados del marco intermedio, con dos correderas plásticas móviles con ganchos de 3 kg de capacidad cada uno para bolsas de orina.
• Soportes fijos en las 4 esquinas externas del marco para postes de incorporación y portasueros, con fácil acceso sin obstruir al paciente.
• Regulación de altura mediante 2 actuadores eléctricos, con carga de elevación segura máxima de 300 kg.
• Batería recargable auxiliar que permite realizar ajustes durante el traslado o sin conexión eléctrica.
• Cabecero y piecero de polipropileno con insertos de acero inoxidable, preparados para enganchar el control Supervisor, el compresor del colchón de aire y la solapa del monitor móvil; desmontables mediante palanca central y con bloqueo de seguridad automático en sus receptáculos.
• Bastidor base de tubos de acero soldados con recubrimiento epoxi, mecanismos de bloqueo y modo direccional de ruedas y cubierta plástica en los extremos.
• Alarma sonora que avisa si la cama está conectada a la red eléctrica con las ruedas sin bloquear.
• Luces LED de salida segura de 2 colores en el piecero, orientadas hacia abajo: verde cuando la cama está a altura mínima (salida segura del paciente) y naranja cuando no lo está; se activan o desactivan desde el Supervisor.

Controles eléctricos

Las funciones eléctricas se operan desde el mando del paciente o desde el panel de control del operador Supervisor, de uso exclusivo del personal especializado, que se engancha a las barandillas o al pie de cama y puede inhibir todos los controles eléctricos del paciente, con alarma sonora que indica la inhibición.

• Mando del paciente: botón de encendido y apagado de seguridad con 2 led de tipo de alimentación (red o batería), ajuste de altura, regulación del respaldo, ajuste del ángulo del muslo y contorno automático (respaldo y rodilla simultáneos), todos con led indicador de función inhibida.
• Panel Supervisor: incluye además led de estado de carga de la batería, led de aviso de respaldo a 30°, posición de sillón cardíaco con botón de control progresivo, pulsadores de Trendelenburg y Trendelenburg inverso, posición de examen (secciones a cero y altura cómoda de examen), posición de masaje cardíaco (secciones a cero con descenso a altura mínima, utilizable como posición segura para salir de la cama) y posición antichoque (secciones a cero con Trendelenburg de emergencia simultáneo).
• Apagado automático del mando tras unos minutos sin uso para reducir el consumo de energía; se reactiva con el botón de encendido.

Sistema de pesaje (opcional)

El exclusivo sistema de pesaje opcional fue diseñado para garantizar un alto nivel de precisión con independencia de la posición de la plataforma del colchón. Gracias a 4 sensores ubicados en las esquinas de la cama, la carga se distribuye mejor y la lectura es más precisa. Los datos de pesaje se pueden registrar manualmente cuando sea necesario o automáticamente cada 24 horas, y es posible configurar diferentes tipos de alarma: peso umbral excedido o alarma de salida de cama.

Datos técnicos

• Dimensiones totales: 220 x 99 cm (máx.); sin barandillas: 220 x 98 cm
• Plataforma del colchón: 200 x 88 cm, apta para colchones compatibles con las barandillas elegidas conforme a UNI CEI EN 60601-2-52
• Altura de la plataforma (ruedas de Ø125 mm): mínima 39 cm, máxima 79 cm
• Sección del respaldo: 0° a 65°; rotura de rodilla: 0° a 30°; sección de pierna: -10° a +10° respecto a la horizontal
• Trendelenburg / Trendelenburg inverso: +16° / -16°
• Peso de la cama (sin accesorios): 125 kg
• Carga de trabajo segura: 300 kg
• Grado de protección: IPX4

Características eléctricas

• Voltaje de línea: 230 V ±10%, 50 Hz transformados en 24 V; enchufe Schuko (diferentes voltajes y enchufes disponibles según las normas del país de destino)
• Potencia máxima absorbida: 370 VA
• Clase de aislamiento: I – Tipo B; con conector equipotencial

Normativa

Dispositivo médico de Clase I, conforme a la Directiva UE 93/42/CEE modificada por la Directiva 2007/47/CE. Fabricada bajo procesos de producción certificados ISO 9001, ISO 13485 e ISO 14001. Repertorio D.M. N.1745304/R – Código CND V0801.
